Jak projektować konstrukcje modułowe przeznaczone do częstego demontażu i ponownego montażu?

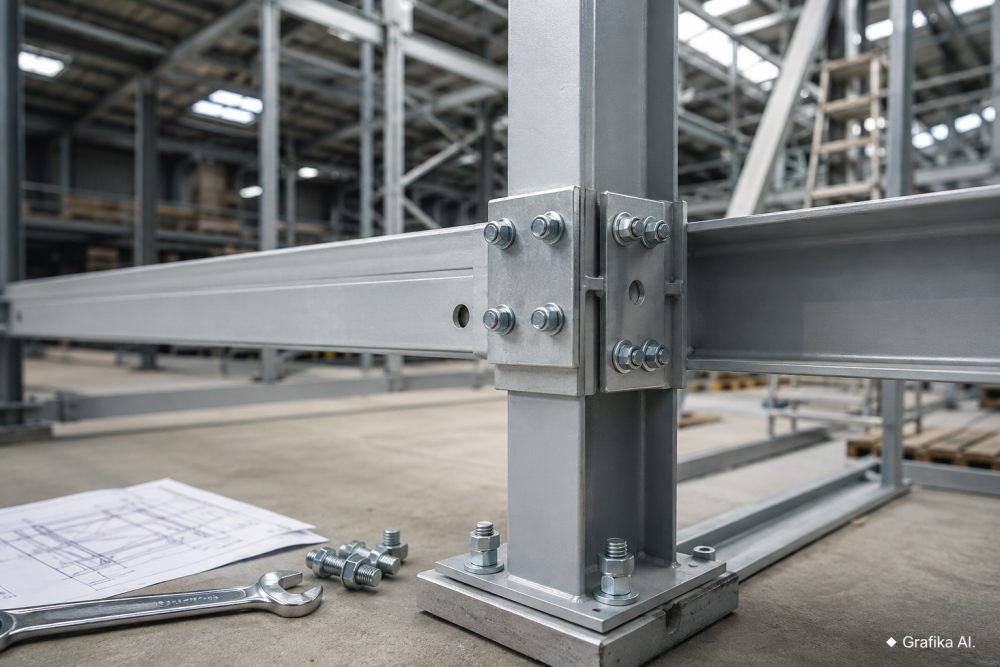

Konstrukcja, którą da się rozkręcić raz, nie jest jeszcze konstrukcją zaprojektowaną do wielokrotnego montażu. Różnica wychodzi zwykle przy trzecim, piątym albo dziesiątym cyklu: otwory przestają się pokrywać, gwinty są uszkodzone, powłoka ochronna znika z krawędzi, elementy trzeba podważać łomem, a montaż zaczyna wymagać „dopasowania” na miejscu. To znak, że projekt uwzględnił nośność konstrukcji, ale nie uwzględnił jej cyklu życia.

W konstrukcjach modułowych przeznaczonych do regularnego przenoszenia — hal tymczasowych, podestów, antresoli, ram technologicznych, zabudów targowych, konstrukcji pod maszyny czy modułów magazynowych — węzeł jest jednocześnie elementem nośnym i eksploatacyjnym. Powinien przenosić obciążenia, ale też pozwalać się rozłączyć bez niszczenia części, umożliwiać jednoznaczne ustawienie elementów i wytrzymywać błędy typowe dla pracy montażowej.

Dlatego projektowanie trzeba zacząć nie od pytania „jak połączyć te dwa profile?”, lecz od ustalenia ile razy konstrukcja będzie składana, przez kogo, przy użyciu jakich narzędzi i w jakich warunkach. Rama montowana dwa razy w roku wewnątrz hali produkcyjnej wymaga innych rozwiązań niż konstrukcja przenoszona co kilka tygodni między placami budowy i przechowywana pod gołym niebem.

Połączenie musi być rozbieralne nie tylko na rysunku

Jeżeli konstrukcja ma być regularnie demontowana, spawanie powinno zostać przede wszystkim w obrębie pojedynczego modułu. Granice między modułami znacznie rozsądniej wykonywać jako połączenia śrubowe, sworzniowe albo mieszane. Spawany węzeł jest świetny tam, gdzie połączenie ma pozostać nierozłączne. Przy częstym przenoszeniu konstrukcji staje się problemem logistycznym.

Najczęstszy błąd polega na zaprojektowaniu zwykłego połączenia śrubowego i uznaniu, że skoro śrubę można odkręcić, rozwiązanie automatycznie nadaje się do wielokrotnego użycia. Nie zawsze.

Projektant powinien przeanalizować osobno:

• nośność połączenia i sposób przekazywania sił,

• możliwość łatwego wprowadzenia śrub bez wymuszania geometrii,

• dostęp klucza do łba śruby i nakrętki,

• możliwość przytrzymania obu stron połączenia,

• ryzyko uszkodzenia gwintu podczas transportu,

• zachowanie otworów po wielu cyklach skręcania,

• metodę zabezpieczania połączenia przed samoczynnym luzowaniem,

• możliwość wymiany elementu złącznego bez naprawy całego modułu.

Szczególnie irytujące w praktyce są węzły, do których na modelu CAD jest dostęp, ale w gotowej konstrukcji nie można wprowadzić klucza dynamometrycznego, bo przeszkadza stężenie, blacha osłonowa albo sąsiedni profil. Przestrzeń montażowa powinna być sprawdzona tym samym narzędziem, które faktycznie będzie używane na budowie.

Nie ma też sensu projektować układu, w którym monter musi jednocześnie ustawić kilkusetkilogramowy moduł z dokładnością właściwą dla obróbki warsztatowej i trafić czterema śrubami w otwory. Elementy powinny mieć możliwość wstępnego pozycjonowania.

Dobrze działają na przykład:

• trzpienie i sworznie ustalające,

• prowadnice montażowe,

• stożkowe elementy naprowadzające,

• powierzchnie oporowe przejmujące ciężar przed wprowadzeniem śrub,

• otwory montażowe przewidziane do pozycjonowania, o ile ich zastosowanie jest zgodne z obliczeniami i dokumentacją wykonawczą.

Śruba nie powinna zastępować przyrządu do ustawiania konstrukcji. Dociąganie niedopasowanych modułów śrubami prowadzi do powstawania niekontrolowanych naprężeń, deformacji otworów i problemów podczas kolejnego demontażu.

Trzeba też rozdzielić połączenia niesprężane od połączeń projektowanych jako sprężane. Nie należy wpisywać jednej „standardowej” wartości momentu dokręcania dla wszystkich śrub o danej średnicy. Wymagany sposób montażu zależy m.in. od rodzaju zestawu śrubowego, klasy, współczynnika tarcia, powierzchni styku oraz metody uzyskania wymaganego napięcia wstępnego. Parametry dokręcania muszą wynikać z projektu, specyfikacji wykonawczej i danych zastosowanego systemu połączenia, a nie z tabeli znalezionej przypadkowo w internecie.

Jeżeli konstrukcja rzeczywiście będzie składana kilkadziesiąt razy, dobrze przyjąć jeszcze jedną zasadę: elementy zużywające się powinny być tanie i łatwo wymienne. Lepiej okresowo wymieniać śrubę, nakrętkę, tuleję albo sworzeń niż regenerować otwór w głównym słupie konstrukcji.

Tolerancje, korozja i transport potrafią zniszczyć dobry projekt

Wielokrotnie składana konstrukcja musi zachowywać geometrię również po transporcie. I tu pojawia się druga grupa problemów. Rama, która po wyjściu z wytwórni pasuje idealnie, po kilku przewozach może już zachowywać się inaczej.

Nie zawsze winne są tolerancje produkcyjne. Często przyczyną jest sposób podnoszenia i składowania.

Długi moduł złapany zawiesiem w niewłaściwych punktach może się odkształcić. Lekka rama ustawiona podczas magazynowania na nierównym podłożu potrafi się skręcić. Wystający wspornik może zostać uderzony widłami wózka. Jeżeli właśnie na tym wsporniku znajduje się powierzchnia bazowa następnego węzła, podczas kolejnego montażu zaczyna się problem.

Dlatego punkty transportowe są częścią projektu konstrukcji modułowej, a nie dodatkiem ustalanym przez ekipę logistyczną na placu.

Na rysunku i w instrukcji powinny znaleźć się co najmniej:

• dopuszczalne punkty podnoszenia,

• sposób odkładania modułów,

• miejsca podparcia podczas magazynowania,

• ograniczenia dotyczące piętrowania,

• masa poszczególnych modułów,

• położenie środka ciężkości tam, gdzie nie jest ono oczywiste,

• zabezpieczenie wystających sworzni, gwintów i powierzchni bazowych.

Następny problem to korozja połączeń. Konstrukcja ocynkowana lub malowana może wyglądać dobrze przez lata, a jednocześnie sprawiać coraz większe problemy podczas składania. Najszybciej cierpią miejsca intensywnie eksploatowane: krawędzie otworów, powierzchnie styku, gwinty, prowadnice i punkty podparcia.

Gruba warstwa ochronna też nie jest obojętna geometrycznie. Jeżeli projekt przewiduje ciasno spasowane elementy, trzeba uwzględnić rzeczywisty system ochrony powierzchni. Zaprojektowanie pasowania na surowej stali, a następnie wykonanie cynkowania lub wielowarstwowego systemu malarskiego może skończyć się koniecznością szlifowania części już podczas pierwszego montażu. To bardzo zły sygnał. Miejscowe zeszlifowanie zabezpieczenia rozwiązuje problem na godzinę, a tworzy problem korozyjny na kolejne lata.

Materiały również trzeba dobierać z myślą o środowisku pracy. Stal nierdzewna nie jest automatycznym rozwiązaniem każdego problemu z korozją, a łączenie różnych metali może w obecności elektrolitu prowadzić do korozji galwanicznej. Jeżeli konstrukcja będzie pracowała na zewnątrz, w strefie nadmorskiej, w zakładzie chemicznym albo w środowisku o podwyższonej wilgotności, system zabezpieczenia trzeba dobrać do konkretnej ekspozycji.

Przy często rozbieranych układach warto także unikać sytuacji, w której jeden drobny element ma kilkanaście niemal identycznych wariantów długości czy rozstawu otworów. Standaryzacja modułów i łączników skraca montaż bardziej niż kolejne kilogramy „optymalizacji” konstrukcji.

Jeżeli można wykorzystać trzy rodzaje śrub zamiast dziewięciu, serwis będzie prostszy. Jeżeli wszystkie moduły jednego typu są rzeczywiście zamienne, uszkodzony element można zastąpić bez dopasowywania całej konstrukcji. To jest jedna z największych przewag prawidłowo zaprojektowanego systemu modułowego.

Projekt powinien obejmować setny montaż, a nie tylko pierwszy

Przy pierwszym montażu niemal wszystko działa lepiej. Elementy są czyste, oznaczenia czytelne, komplet śrub pełny, a dokumentacja znajduje się pod ręką. Prawdziwy test zaczyna się później.

Dlatego konstrukcja przeznaczona do częstego demontażu powinna otrzymać procedurę kontroli między cyklami montażowymi. Sam zapis „sprawdzić stan techniczny” jest za mało precyzyjny. Monter musi wiedzieć, czego konkretnie szuka.

Przed ponownym użyciem należy kontrolować przede wszystkim:

• deformację otworów i powierzchni oporowych,

• pęknięcia oraz trwałe odkształcenia elementów,

• stan spoin pozostających w obrębie modułów,

• korozję w strefach styku,

• uszkodzenia powłok ochronnych,

• zużycie sworzni i tulei,

• stan gwintów,

• prostoliniowość elementów istotnych dla montażu,

• kompletność i czytelność oznaczeń.

Szczególnie niebezpieczna jest zasada „jeszcze raz wytrzyma”. Element nośny z rozwalcowanym otworem, wygiętym uchem montażowym czy podejrzanym pęknięciem nie powinien wracać do konstrukcji dlatego, że termin montażu jest napięty. Kryteria wycofania części muszą być ustalone wcześniej, zanim ekipa stanie przed wyborem między zatrzymaniem pracy a improwizowaną naprawą.

To samo dotyczy śrub i nakrętek. Nie powinno się z góry zakładać nieograniczonej liczby ponownych użyć zestawu złącznego. W szczególności przy połączeniach wymagających określonego sprężenia procedura ponownego wykorzystania elementów musi wynikać z dokumentacji technicznej i wymagań dotyczących konkretnego rozwiązania. Jeśli stan śruby jest wątpliwy, jej wymiana jest zazwyczaj znacznie tańsza niż diagnostyka uszkodzonego węzła po awarii.

W praktyce przydaje się prosty rejestr modułu. Nie musi to być rozbudowany system informatyczny. Numer wybity lub trwale naniesiony na elemencie i karta z historią użytkowania pozwalają zapisać liczbę cykli, naprawy, wyniki kontroli oraz wymienione części.

Przy większych systemach oznaczanie powinno zejść jeszcze poziom niżej. Moduł M-04, stężenie S-04-2 i zestaw połączeniowy przypisany do określonego węzła eliminują sporą część pomyłek. Kod QR może prowadzić do aktualnej instrukcji montażu, schematu połączeń i listy kontrolnej. Papierowa instrukcja wrzucona pięć lat wcześniej do skrzyni transportowej zwykle nie wygrywa starcia z deszczem, smarem i kolejnymi ekipami montażowymi.

Kolejność montażu także trzeba zaprojektować. Nie każda konstrukcja pozostaje stateczna na każdym etapie składania. Jeżeli układ uzyskuje sztywność dopiero po zamontowaniu ostatniego stężenia, instrukcja musi określać tymczasowe podparcia lub stężenia montażowe oraz moment, w którym można je usunąć.

Dobrą próbą projektu jest wykonanie montażu testowego przed wdrożeniem serii. Nie przez konstruktora z modelem 3D przed oczami, lecz przez ekipę, która dostanie taką dokumentację i takie narzędzia jak późniejszy użytkownik. Wtedy szybko wychodzą rzeczy niewidoczne w obliczeniach: źle dostępna nakrętka, dwa podobne elementy możliwe do zamiany stronami, zbyt ciężki moduł, brak miejsca na zawiesie czy połączenie wymagające trzeciej ręki.

Dopiero po takim teście warto zamrozić dokumentację produkcyjną.

W praktyce opłaca się również utrzymywać zapas standardowych elementów złącznych, podkładek, sworzni, zawleczek i innych części eksploatacyjnych dobranych dokładnie do dokumentacji konstrukcji. Przy kompletowaniu takich elementów oraz porównywaniu dostępnych rozwiązań dodatkowe informacje można znaleźć na: https://sklep.andrzejewski.pl.

FAQ: częsty demontaż konstrukcji modułowych

Czy każdą konstrukcję skręcaną można wielokrotnie demontować?
Nie. Rozłączne połączenie nie oznacza automatycznie konstrukcji wielokrotnego użytku. Trzeba uwzględnić zużycie otworów, łączników i powierzchni styku, możliwość ponownego ustawienia geometrii oraz zasady kontroli przed kolejnym montażem.

Czy lepiej stosować śruby czy sworznie?
Zależy od funkcji węzła. Śruby dobrze sprawdzają się tam, gdzie połączenie ma przekazywać określone siły i zapewnić odpowiednią sztywność. Sworznie są wygodne w połączeniach często rozłączanych i mogą znacznie przyspieszyć montaż, ale wymagają właściwego zabezpieczenia przed wysunięciem oraz kontroli zużycia sworznia i otworu.

Czy można ustalić jeden moment dokręcania dla wszystkich śrub M12 albo M16?
Nie. Sama średnica nie wystarcza. Znaczenie mają m.in. klasa śruby, typ połączenia, stan powierzchni, sposób smarowania, zastosowany zestaw śrubowy oraz to, czy połączenie ma być sprężane. Parametr dokręcania powinien wynikać z dokumentacji konkretnego węzła.

Co najbardziej spowalnia ponowny montaż?
Najczęściej nie samo skręcanie, lecz ustawianie elementów, szukanie właściwych części, usuwanie zabrudzeń z otworów oraz walka z połączeniami, które straciły geometrię. Dlatego numerowanie elementów, prowadzenie modułów i standaryzacja łączników dają bardzo wymierny efekt.

Czy trzeba kontrolować konstrukcję po każdym demontażu?
Przy systemie przeznaczonym do wielokrotnego użytkowania kontrola powinna być elementem procedury eksploatacyjnej. Jej zakres zależy od konstrukcji, środowiska, obciążeń i intensywności pracy. Po uderzeniu, przeciążeniu, widocznym odkształceniu albo nietypowym problemie podczas montażu nie należy czekać do planowanego przeglądu.

Czy warto projektować otwory „trochę większe”, żeby konstrukcja łatwiej się składała?
Nie powinno się zwiększać ich dowolnie. Geometria otworu wpływa na zachowanie połączenia i musi być zgodna z przyjętym modelem obliczeniowym oraz wymaganiami wykonawczymi. Problem montażowy lepiej rozwiązywać przez właściwe tolerancje, bazowanie, prowadzenie elementów i przemyślaną kolejność montażu.

Co powinno zostać zapisane w instrukcji montażu?
Minimum to kolejność składania, identyfikacja elementów, wymagane narzędzia, sposób wykonania połączeń, miejsca podnoszenia, zasady tymczasowego stężenia, kryteria kontroli oraz elementy niedopuszczone do ponownego użycia. Dla konstrukcji regularnie przewożonej potrzebna jest także instrukcja pakowania i podparcia w transporcie.

Od czego zacząć projekt konstrukcji przeznaczonej do wielokrotnego składania?
Najpierw ustal planowaną liczbę cykli montaż–demontaż i zaprojektuj jeden najbardziej obciążony oraz najbardziej kłopotliwy węzeł jako rzeczywiście serwisowalny. Sprawdź jego nośność, dostęp narzędzi, sposób pozycjonowania, tolerancje i możliwość wymiany części zużywalnych. Jeśli ten węzeł wymaga wbijania śrub młotkiem, podważania profili albo dociągania niedopasowanych elementów śrubą, usuń ten błąd przed projektowaniem reszty systemu. Powielanie złego detalu w kilkudziesięciu modułach jest znacznie droższe niż poprawienie go na początku.
